Пользовательский интерфейс

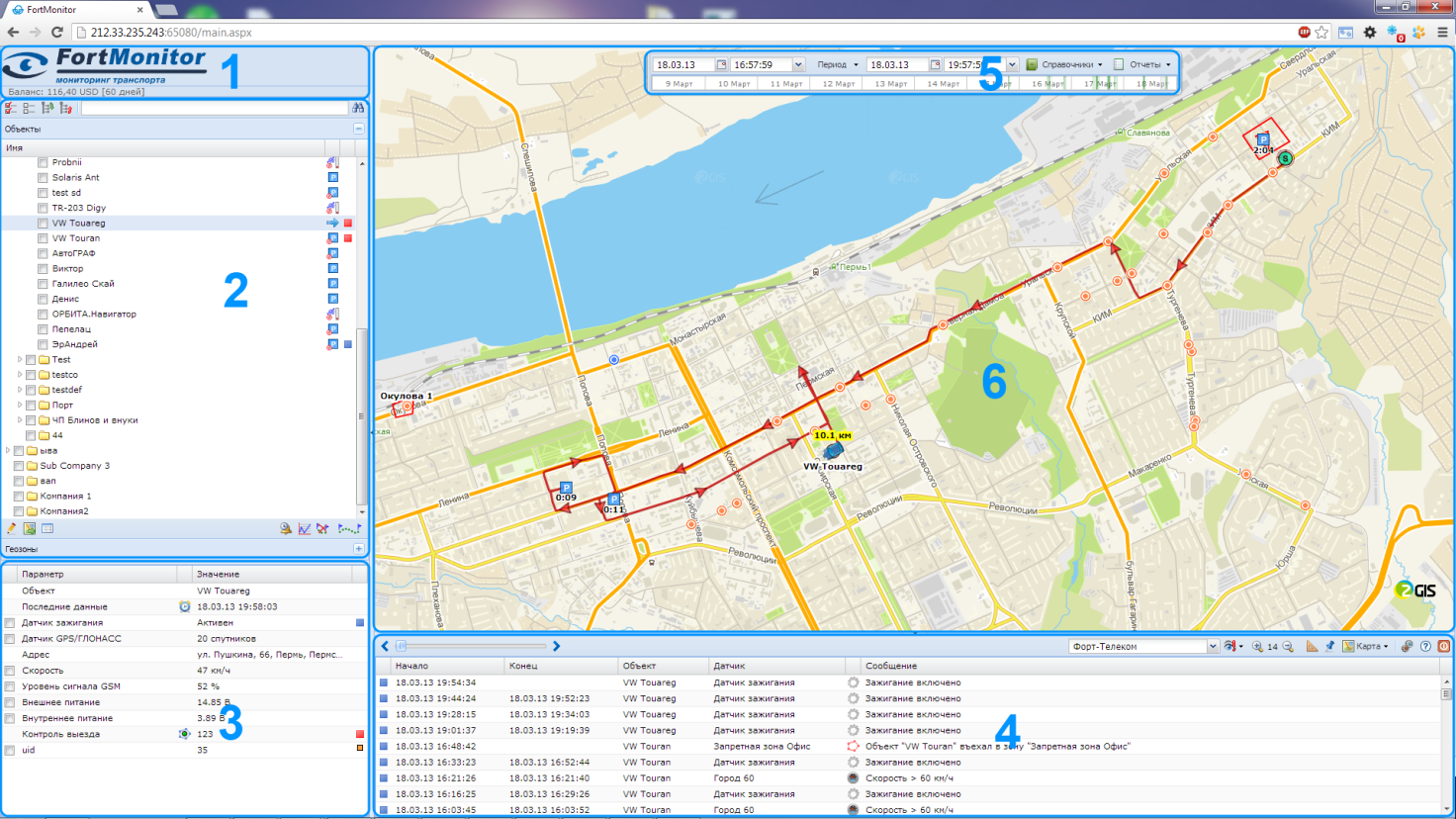

Вы вошли в интерфейс пользователя системы мониторинга. Он состоит из шести активных областей с которыми Вам предстоит работать.

1.Информацию о балансе на счете пользователя

2. Дерево объектов или геозон

3. Сведения о объекте

4. Окно журнал событий и графиков

5. Временная панель

6. Карта

!!!

В любой момент Вы можете воспользоваться всплывающими подсказками, дающими поясняющую информацию к элементами управления, при наведение на соответствующую кнопку.

Дерево объектов

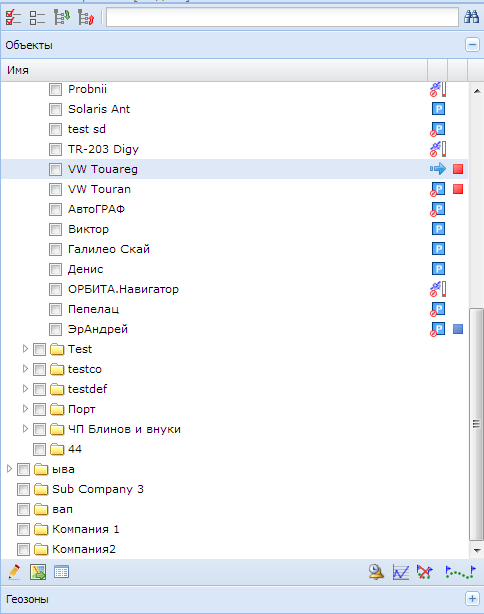

Дерево объектов содержит список всех доступных объектов, разделенных на группы (объект привязывается к какой-либо группе при создании или редактировании). Напротив каждого объекта находится статус его состояния. Под списком находится панель с элементами управления древом объектом.























Дерево геозон

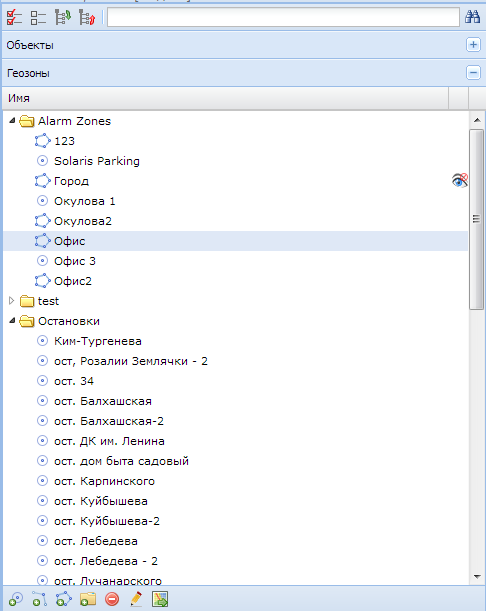

Дерево геозон содержит список всех доступных геозон разделенных на группы. (геозоны привязываются к группе при создании или редактировании). Под списком находится панель с элементами управления древом геозон.





Вы можете переключатся между списками, выбором необходимого Вам поля левым кликом мыши. Общие элементы управления данными списками находятся над окном дерева.

!!!

Доступность определенных объектов (геозон) и групп объектов (геозон) зависит от прав пользователя, под именем которого Вы находитесь в системе.

Разрешенные группы объектов задаются администратором системы

Группы геозон и отдельно взятые геозоны видны только тем пользователям, которые относятся к той же компании, что и пользователь, создавший геозону или группу геозон.

Пользователей по компаниям распределяет администратор системы.

Сведения об объекте

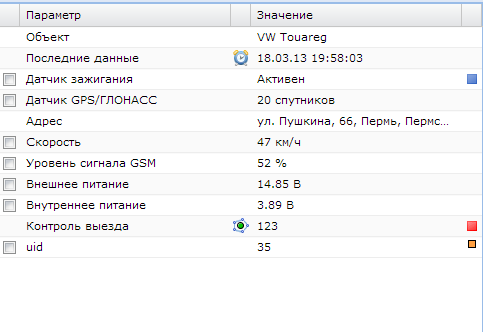

Сведения об объекте это таблица, в которой описаны состояния датчиков объекта, дата и время последнего пришедшего от объекта пакета с данными, а также события привязанные к данному объекту. Либо если активно дерево геозон, то тип, имя, цвет и настройка отображения на карте выбранной геозоны. В последней колонке отображается критичность событий напротив того датчика, к которому событие относится.

Временная панель

На временной панели изображена активность объекта за последние десять суток. Зелеными полосками на шкале представлены временные интервалы, в которые объект находился в движении. Располагаются элементы выбора временного интервала для работы с объектом. Также на временной панели расположено меню событий и меню отчетов.





Отчеты



Вы можете получить отчет в режиме реального времени в окне браузера или экспортировать в файлы различных форматов.



Окно журнала событий и графиков

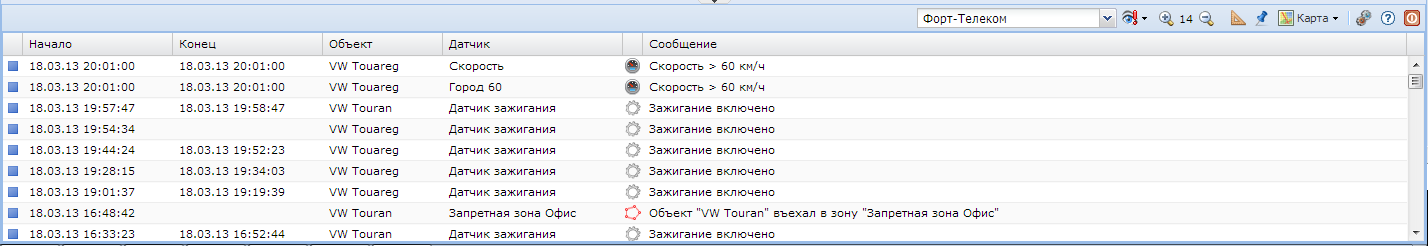

Окно расположенное под картой используется для вывода актуальной информации. В нем отображаются события в которых учувствуют объекты. Также в этом окне отображаются графики изменения показаний датчиков объекта. Управление данным окном расположено над панелью «Сведения о объекте».



Работа с картой



Элементы управления картой расположены непосредственно под областью карты.

Также для карты доступны следующие действия:

  • Двойной клик левой кнопкой мыши в произвольной области на карте. Это действие увеличивает масштаб карты на один уровень.

  • Прокрутка колесика мыши, если курсор мыши находится в области карты. Это действие увеличивает/уменьшает масштаб карты на один уровень за один щелчок поворота колесика.

  • Действие "Drag & Drop" в области карты. Это действие изменяет текущее положение карты.

  • Клик левой кнопкой мыши на объекте или геозоне. Это действие выбирает объект или геозону в соответствующем дереве.

  • Всплывающее меню. Если навести курсор мыши на объект\геозону\точку маршрута\стоянку на карте, то через некоторое время появится всплывающее меню для соответствующего элемента:

    • Меню для объекта - содержит подробную информацию об объекте (дублирует информацию с соответствующей панели, если объект выбран в дереве объектов), кнопки и выбирают объект в дереве объектов и строят маршрут за выбранный интервал времени соответственно;

    • Меню для точки маршрута - содержит подробную информацию для объекта в выбранной точке маршрута;

    • Меню для стоянки - содержит время начала и конца стоянки.



!!! Доступные карты:

  • Google Map - онлайн-карты от Google

  • Google Sat - спутниковые онлайн-карты от Google

  • Google Hybrid - спутниковые онлайн-карты от Google с подписями некоторых объектов

  • 2GIS - онлайн-карты от 2GIS

  • GIS Server - карты с GIS сервера

  • OpenStreetMap - онлайн-карты от OpenStreetMap

  1. Создание и редактирование геозоны

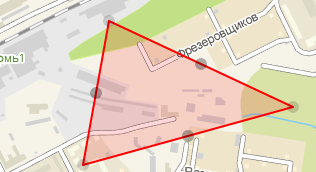

Геозоны, или географические зоны, — это определенные области на карте, которые имеют для Вас значение. Они предназначены для контроля за перемещением объектов в этих областях или за их пределами. Геозона может представлять из себя полилинию (например, определенная улица), полигон (например, какой-нибудь город или территория завода) или круг любого радиуса.



Процесс создания геозоны делится на 3 основных этапа:

  1. Задание положения зоны на карте,

  2. Задание необходимых параметров геозоны,

  3. Задание родительской группы геозоны.

Последовательность их выполнения не важна, а после начала создания или редактирования геозоны до окончания этого действия, изменяются следующие действия в окне программы:

  • Клик левой кнопкой мыши по группе геозон назначет ее родительской группой для создаваемой или редактируемой геозоны;

  • Клик левой кнопкой мыши, внутри области карты, задает очередную точку для создаваемой/редактируемой геозоны для геозоны "линия" или "многоугольник", и задает (меняет) положение геозоны, если это геозона "точка";

  • Для удаления узла геозоны необходимо навести курсор на этот узел и нажать клавишу del.

  • После окончания создания или редактирования геозоны, необходимо нажать кнопку «Сохранить». Для отмены создания или редактирования геозоны следует нажать кнопку «Отмена».

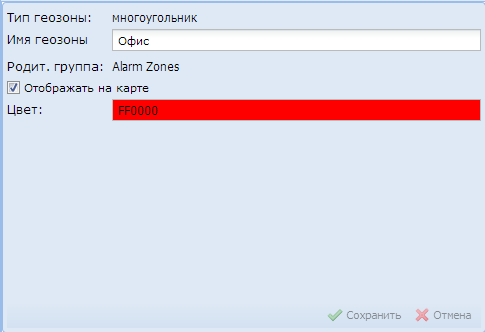

Параметры геозоны:

  • Тип геозоны. Возможные типы: точка, линия, многоугольник.

  • Имя геозоны. Имя геозоны, заданное при ее создании или редактировании.

  • Родит. группа . Группа, в которую входит геозона.

  • Радиус (м). Радиус геозоны в метрах. Присутствует только у геозон типа "точка".

  • Ширина (м). Ширина геозоны в метрах. Присутствует только у геозон типа "линия".

  • Цвет. Цвет геозоны в формате #RRGGBB. Присутствует только у геозон типа "линия" и "многоугольник".

  • Использовать для определения адресов. Если эта метка установлена, то при нахождении объекта в этой геозоне, ее название будет отображено в строке адреса объекта. Присутствует только у геозон типа "точка".

  • Отображать на карте. Если эта метка установлена, то иконка выбранной геозоны будет отображаться на карте.

  • Иконка. Название файла, содержащего рисунок для отображения геозоны на карте. Присутствует только у геозон типа "точка".

!!!

Отметьте флажками в первой графе дерева геозон, те геозоны, которые хотите увидеть на карте. Снимите выделение, чтобы убрать геозоны с карты

Указание временного интервала

Для указания временного интервала используется временная панель. На ней доступны следующие способы выбора временного интервала для журнала датчиков и построения маршрутов:

  1. Установка временного интервала, используя меню выбора даты и меню выбора времени.

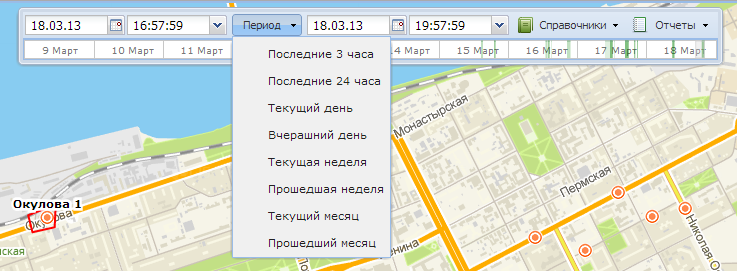

  2. Установка временного интервала, используя стандартный список, открывающийся по нажатию кнопки "Период".

  3. Установка временного интервала, используя панель, отображающую десять последних суток. Для выбора временного интервала этим способом следует выбрать начальную точку, навести на нее курсор мыши и зажать ее левую кнопку, после чего выделить нужный интервал (на шкале дат выделенный промежуток помечается светло-серым цветом) и отпустить левую кнопку мыши.



Маршрут

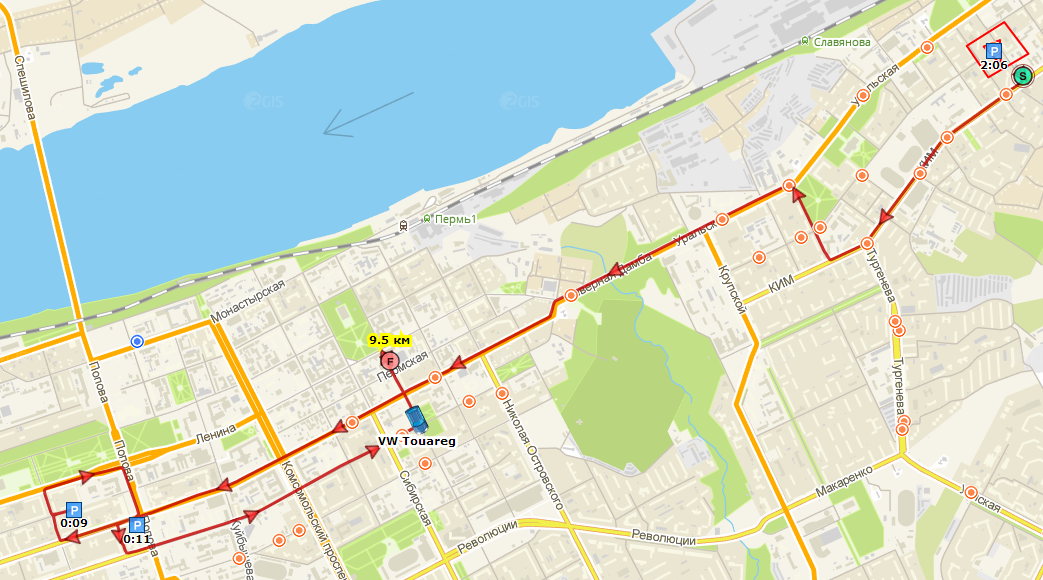

Маршрут самый емкий из простых инструментов. Построив его вы сможете определить пройденное объектом расстояние, места остановок и их длительность, а также показания датчиков на участках пути при наведении курсора на эти участки.

Для создания маршрута и отображении его на карте:

  1. Выделите интересующий вас объект, нажав на него левой кнопкой мыши на дереве объектов.

  2. Укажите временной интервал удобным вам способом.

  3. Нажмите на кнопку создания маршрута расположенную в нижней части окна дерева объектов

Для отмены постройки маршрута используйте кнопку .

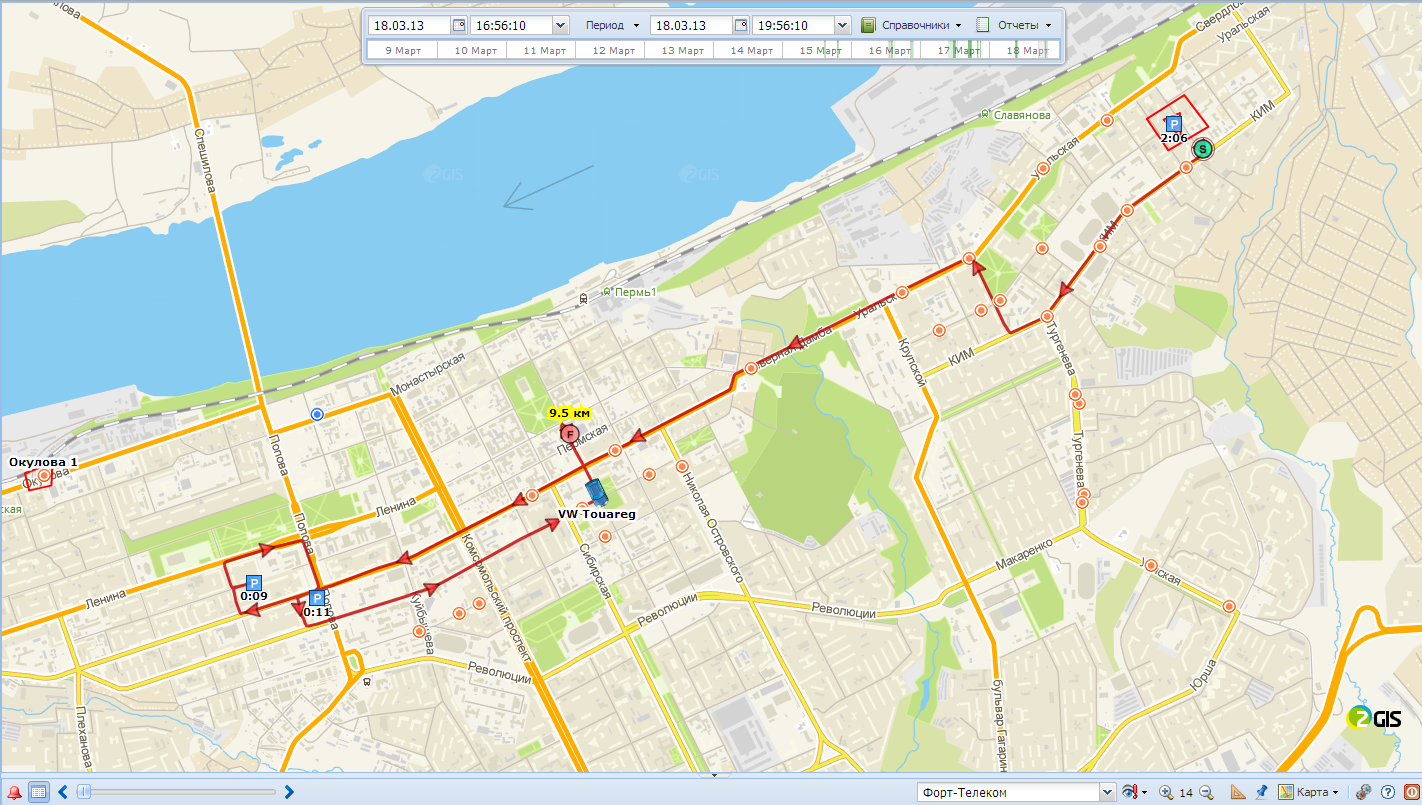

Вы можете проигрывать движения объекта по маршрут с помощью бегунка проигрывания, который появляется низу карты при построенном маршруте.

Журнал принятых данных

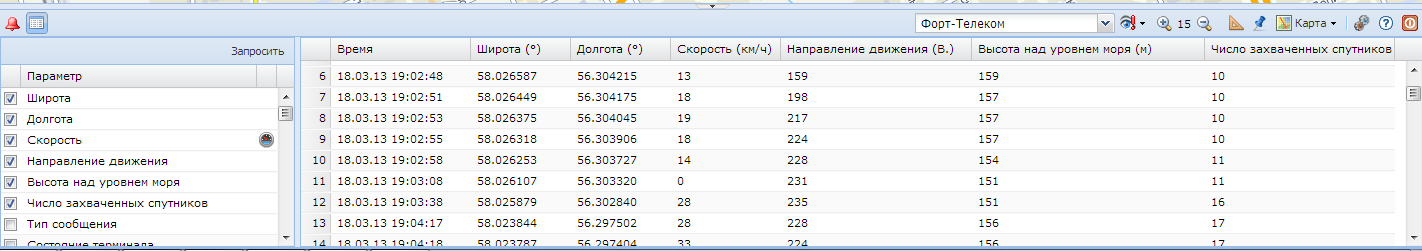

Вы можете увидеть принятые данные с терминала объекта в окне «журнал событий и графиков». Для этого необходимо:

  1. Выделите интересующий вас объект, нажав на него левой кнопкой мыши на дереве объектов.

  2. Укажите временной интервал удобным вам способом.

  3. Нажмите на кнопку журнал принятых данных расположенную в нижней части окна дерева объектов. В окне журнал событий и графиков появится список датчиков терминала.

  4. Выберите интересующие вас датчики, отметив их флажками напротив названия. Единовременно можно выбрать несколько датчиков.

  5. Нажмите кнопку «Запросить» расположенную выше списка датчиков.



Мгновенные графики

В окне «журнал событий и графиков», вы можете построить графики изменения показаний различных датчиков. Для этого:

  1. Выделите интересующий вас объект, нажав на него левой кнопкой мыши на дереве объектов.

  2. Укажите временной интервал удобным вам способом.

  3. Выберите интересующие вас датчики из списка находящегося в окне «Сведенья об объекте», отметив их флажками напротив названия. Единовременно можно выбрать несколько датчиков.

  4. Нажмите кнопку создания графика расположенную в нижней части окна дерева объектов.

!!!

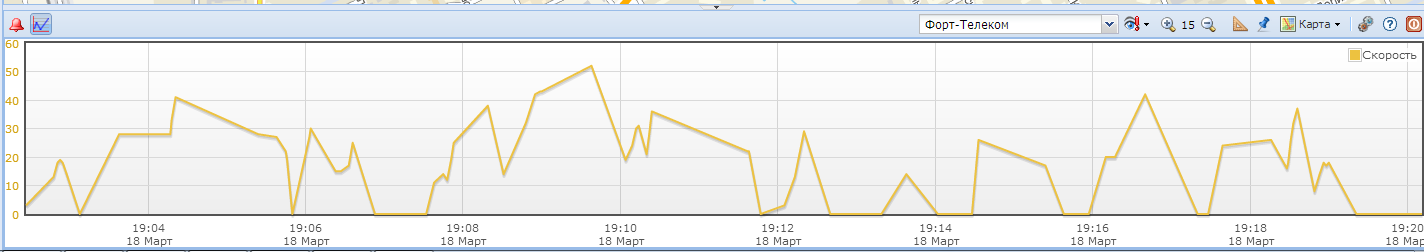

При наведении курсора на часть графика в сплывающем окне вы увидите показания датчика в данной точке.

Журнал событий

В окне «журнал событий и графиков», вы можете увидеть события произошедшие с объектом в определенный промежуток времени.

  1. Выделите интересующий вас объект, нажав на него левой кнопкой мыши на дереве объектов.

  2. Укажите временной интервал удобным вам способом.

  3. Нажмите кнопку событий расположенную в нижней части окна дерева объектов.

!!!

При двойном нажатии левой кнопки мыши на событии вы увидите место на карте, где данное событие было зафиксировано.







Отчеты

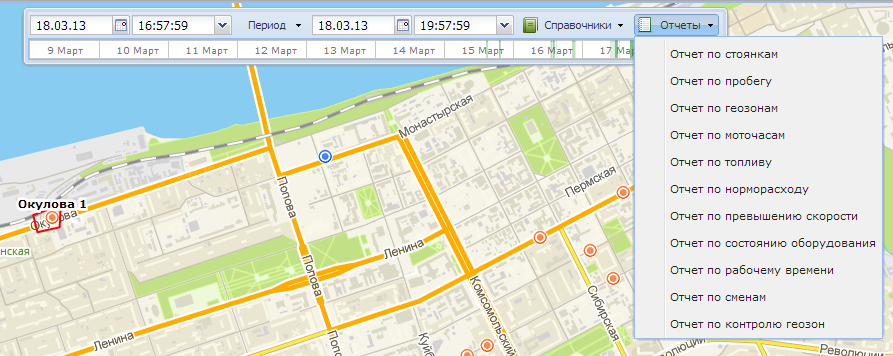

Чтобы перейти в панели отчетов, нужный отчет в соответствующем выпадающем меню, расположенном на временной панели. Откроется окно, где Вы можете получить отчет в режиме реального времени в окне браузера или экспортировать в файлы различных форматов.

Общие принципы работы с отчетами



  1. Для построения отчета в дереве объектов необходимо отметить те объекты, которые должны быть указаны в отчете. Можно выбирать сразу несколько объектов (Если поставить метку напротив группы объектов, то это действие автоматически отметит все объекты в группе).

  2. После того, как нужные объекты отмечены, следует выбрать интервал времени, за который будет строится отчет и, при необходимости, задать параметры для построения отчета (например минимальное время стоянки для отчета по стоянкам или отметить необходимые геозоны для отчета по геозонам).

  3. Для начала построения отчета нажмите кнопку "Обновить".



Отчет по стоянкам

Отчет по стоянкам содержит следующие поля:

  • Начало стоянки - время начала стоянки;

  • Конец стоянки - время окончания стоянки;

  • Время нахождения - время нахождения объекта без движения;

  • Пробег от начала периода (км) - пробег объекта в километрах от начала периода для построения отчета;

  • Пробег от предыдущей стоянки (км) - пробег объекта в километрах от предыдущей стоянки;

  • Адрес - адрес стоянки.

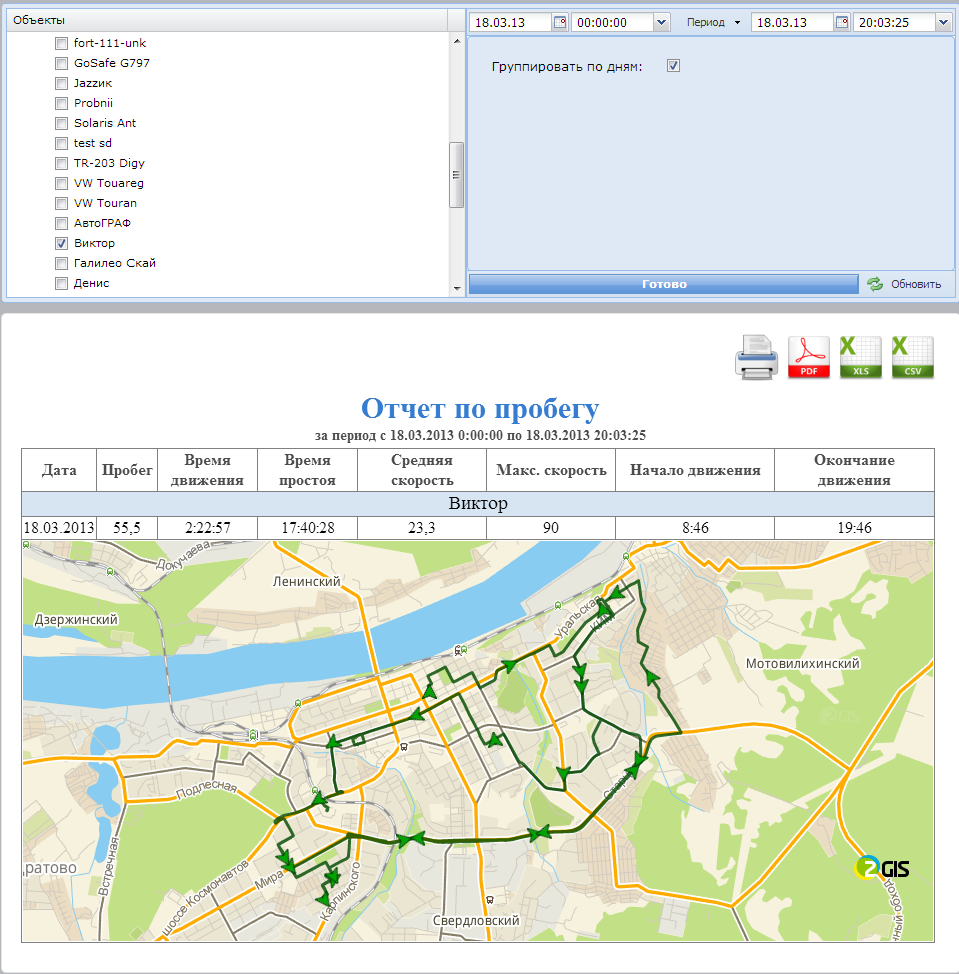

Отчет по пробегу

Отчет по пробегу содержит следующие поля:

  • Дата - дата, за которую представлена информация;

  • Пробег - пробег объекта в километрах;

  • Время движения - время движения объекта за выбранный промежуток времени;

  • Время простоя - время простоя объекта за выбранный промежуток времени;

  • Средняя скорость - средняя скорость объекта за время движения;

  • Максимальная скорость - максимальная скорость объекта за время движения;

  • Начало движения - время начала движения за указанную дату;

  • Окончание движения - время окончания движения за указанную дату.



Отчет по геозонам

Отчет по геозонам содержит следующие поля:

  • Геозона - название геозоны, посещенной объектом (присутствует только при группировке по объектам);

  • Объект - название объекта, посетившего геозону (присутствует только при группировке по геозонам);

  • Время входа - время входа объекта в геозону;

  • Время выхода - время выхода объекта из геозоны;

  • Время нахождения - время нахождения объекта внутри геозоны;

  • Пробег - пробег объекта внутри геозоны.



Отчет по моточасам

Отчет по моточасам содержит следующие поля:

  • Моточасы - время работы двигателя объекта.

  • Время движения - время движения объекта.

  • Стоянка с раб. двигателем - время простоя объекта со включенным двигателем.

  • Средняя скорость - средняя скорость за время движения объекта.

  • Макс. скорость - максимальная скорость объекта за время движения.

  • Пробег - пробег объекта с работающим двигателем.



Отчет по топливу

Отчет по топливу содержит две таблицы, в первой из которых общие сведения по расходу топлива при движении и на стоянке, а вторая таблица содержит информацию по заправкам и сливам.

Первая таблица содержит следующие поля:

  • Время - дата, за которую представлена информация;

  • Уровень (л) - уровень топлива в литрах:

  • начало - на начало периода,

  • конец - на конец периода;

  • Движение - данные за время движения объекта:

  • Расход (л) - расход топлива в литрах,

  • Ср. расход на 100 км - средний расход топлива в литрах на 100 км,

  • Пробег - пробег;

  • Работа на стоянке - данные за время работы объекта на стоянке:

  • Расход (л) - расход топлива в литрах,

  • Ср. расход на 1 час - средний расход топлива в литрах на 1 час,

  • Моточасы - время работы;

  • Моточасы - общее время работы объекта;

  • Общий расход (л) - общий расход топлива в литрах.



Во второй таблице содержатся поля:

  • Время - время события;

  • Уровень до - уровень топлива до начала события;

  • Заправка - изменение уровня топлива, если зафиксировано событие "заправка";

  • Слив - изменение уровня топлива, если зафиксировано событие "слив";

  • Уровень после - уровень топлива после окончания события;

  • Адрес - адрес фиксации события.



Отчет по норморасходу

Отчет по норморасходу отражает расход топлива транспортными средствами исходя из норм расхода заданных для объектов в настройках. Отчет состоит из следующих полей:

  • Дата - дата, за которую представлена информация (отображается если включить галку "Разбивать на дни");

  • Пробег - пробег объекта в километрах;

  • Расход на движение - вычисляется как пробег в км. деленный на 100 и умноженный на норму расхода ТС на 100 км.

  • Работа на стоянке - время работы двигателя ТС на стоянке;

  • Расход на стоянке - время работы двигателя ТС на стоянке умноженное на норму расхода на стоянке;

  • Моточасы - время работы двигателя объекта.

  • Общий расход - сумма расходов на дввижение и на работу на стоянке.



Отчет по превышению скорости

В отчет по превышению скорости выводится информация о всех фактах нарушения скоростного режима транспортным средством выше заданного при запросе отчета предела. В отчете для каждого случая превышения предоставляется следующая информация:

  • Время - дата и время начала нарушения;

  • Длительность - время которое ТС ехало с превышением скорости;

  • Макc. скорость - максимальная скорость которую достигло ТС за время превышения порога.

  • Пробег - пробег ТС с превышением скорости;

  • Адрес - ближайший адрес к месту начала превышения скорости;



Отчет по состоянию оборудования

Отчет по состоянию оборудования позволяет в табличной форме предоставить информацию о текущем состоянии оборудования зарегистрированного на сервере исходя из времени последней посылки данных. Перед запросом отчета необходимо задать сколько дней или часов неактивности (отсутствия данных) будут считаться критичными при оценке состояния устройства. В отчете будет предоставлена следующая информация по каждой единице оборудования:

  • # - порядковый номер оборудования в отчете;

  • Группа - группа которой принадлежит оборудование;

  • Объект - объект мониторинга на котором установлен терминал

  • Статус - статус "В раобте" означает что последние данные от оборудования приходили на ранее чем задан порог при построении отчета, иначе статус будет установлен в "Нет связи";

  • Последние данные - время регистрации последних имеющихся данных на объекте (в терминале);

  • Прием последнего сообщения сервером - время приема последнего сообщения на сервере;



Отчет по рабочему времени

Отчет содержит информацию о пробеге, расходе топлива и пр. параметров зафиксированных в рабочее время объекта. Рабочее время определяется исхода из расписания назначенного на объект в разделе "Справочники - Рабочее время и смены". Отчет состоит из следующих полей:

  • Дата - дата, за которую представлена информация (отображается если включить галку "Разбивать на дни");

  • Период - признак за какой период предоставлена информация: рабочее или не рабочее время;

  • Пробег - пробег объекта в километрах за период;

  • Моточасы - время работы двигателя объекта за период (отображается если у объекта настроен датчик зажигания).

  • Общий расход - расход топлива объектом за период при наличии настроенного датчика топлива.

  • Общий расход топлива по норме - расход топлива объектом исходя из норм расхода, его пробега и времени работы двигателя на стоянках;

  • Время движения - время движения объекта за период движения или стоянки;

  • Время простоя - время простоя объекта за период;

Отчет по сменам

Отчет содержит информацию о пробеге, расходе топлива и пр. параметров зафиксированных в рабочее время объекта и расписаное по сменам привязанных к объекту. тчет состоит из следующих полей:

  • Период - признак за какой период предоставлена информация: рабочее или не рабочее время;

  • Пробег - пробег объекта в километрах за период;

  • Моточасы - время работы двигателя объекта за период (отображается если у объекта настроен датчик зажигания).

  • Общий расход - расход топлива объектом за период при наличии настроенного датчика топлива.

  • Общий расход топлива по норме - расход топлива объектом исходя из норм расхода, его пробега и времени работы двигателя на стоянках;

  • Время движения - время движения объекта за период движения или стоянки;

  • Время простоя - время простоя объекта за период;

Отчет по контролю геозон

Отчет по контролю геозон отображает все посещения геозн привязанных событием к данному объекту и содержит следующие поля:

  • Геозона - название геозоны, посещенной объектом (присутствует только при группировке по объектам);

  • Объект - название объекта, посетившего геозону (присутствует только при группировке по геозонам);

  • Время входа - время входа объекта в геозону;

  • Время выхода - время выхода объекта из геозоны;

  • Время нарушения - время нахождения объекта внутри геозоны;

  • Пробег - пробег объекта внутри геозоны.

Таблицы

Элементы управления деревом объектов

Иконка

Всплывающая подсказка

Описание

Журнал принятых данных

Для отображения журнала принятых данных необходимо нажать соответствующую кнопку под деревом объектов. В появившемся списке следует отметить интересующие датчики (также возможно отметить не заданные объекту датчики, чтобы посмотреть "сырые" данные) и нажать кнопку «Запросить»

Редактировать дерево

Открывает страницу редактирования дерева объектов.

Запросить журнал событий за период по выбранным объектам

Отображает список событий по отмеченным галкой в дереве объектам за выбранный интервал времени.

Скрыть маршрут

Убирает построенный на карте маршрут.

Показать графики

Выводит на экран графики отмеченных в подробной информации об объекте датчиков за выбранный интервал времени.

Построить маршрут

Строит маршрут за выбранный интервал времени. Интервал времени выбирается в меню, находящемся в верхней части области карты. Если маршрут уже построен, то старый стирается и вместо него строится новый.

Показать на карте.

Показывает выбранный объект на карте.



Элементы управления деревом геозон

Иконка

Всплывающая подсказка

Описание

Добавить группу геозон.

Создает новую группу геозон.

Добавить геозону "точка"

Создает новую геозону "точка".

Добавить геозону "линия".

Создает новую геозону "линия"

Добавить геозону "многоугольник".

Создает новую геозону "многоугольник"

Удалить группу или геозону.

Удаляет выбранную группу или геозону

Редактировать группу или геозону

Позволяет изменить параметры выбранной группы или геозоны

Показать на карте.

Показывает выбранную геозону на карте.



Элементы управления списками

Иконка

Всплывающая подсказка

Описание

Свернуть дерево

Полностью сворачивает активное дерево.

Развернуть дерево

Полностью разворачивает активное дерево

Отметить все

Поставить отметку для каждого узла активного дерева.

Поиск

Поиск в активном дереве записи с именем, введенным в поле слева от кнопки. Если записи с таким именем не существует, ничего не произойдет.

Снять отметку у всех

Снять отметку с каждого узла активного дерева.



Статус состояния объекта

Статус-картинка

Описание

Левая колонка

Обработка данных от объекта вручную заблокирована администратором сервера или пользователем имеющим на это права.

Обработка данных от объекта заблокирована из-за отсутствия денежных средств на счету компании которой он принадлежит.

Нет связи с объектом (с момента последнего сообщения от объекта прошло более чем указано в параметре "время неактивности" см. настройки объекта), в момент передачи последних данных объект находился в движении.

Объект на связи, но передаваемые данные о местоположении объекта невалидны (недостаточно видимых спутников для определения).

Нет связи с объектом, и передаваемые данные о местоположении объекта невалидны .

Объект на связи (последние данные от объекта пришли недавно) и находится в движении.

Объект на связи, находится на стоянке (не движется более 5 минут).

Нет связи с объектом, в момент передачи последних данных объект не двигался

Правая колонка



Пустое место во второй колонке означает, что по последним пришедшим от объекта данным никаких событий не зафиксирован.



Элементы управления картой

Иконка

Всплывающая подсказка

Описание





Измерить расстояние

При нажатой кнопке клики левой кнопкой мыши в области карты создают точки. Также около каждой созданной точки пишется расстояние от нее до первой заданной точки. Для выхода из этого режима следуе еще раз нажать на кнопку.







Скрыть\показать объекты и геозоны

Меню позволяет показывать и скрывать объекты и\или геозоны. Если на иконке нет восклицательного знака, значит на карте отображаются и объекты и геозоны. Если на иконке видим восклицательный знак, значит либо объекты, либо геозоны скрыты (выбранные объекты видны всегда). По умолчанию включено отображение и для объектов и для геозон.





Уменьшить масштаб карты

Уменьшает масштаб карты на один уровень за клик.





Увеличить масштаб карты

Увеличивает масштаб карты на один уровень за клик.





Тип карты

Открывает выпадающий список с возможными картами. Список возможных карты приведен ниже.



Если на карте отображен маршрут какого-либо объекта, этот элемент позволяет "проиграть" его от начала до конца, перетаскивая ползунок по полосе прокрутки или нажимая кнопки слева и справа от ползунка.



Элементы управления окном журналов и графиков

Иконка

Всплывающая подсказка

Описание

Журнал приятных данных

Для отображения журнала принятых данных необходимо нажать соответствующую кнопку под деревом объектов. В появившемся списке следует отметить интересующие датчики (также возможно отметить не заданные объекту датчики, чтобы посмотреть "сырые" данные) и нажать кнопку «Запросить»

Запросить журнал событий за период по выбранным объектам

Отображает список событий по отмеченным галкой в дереве объектам за выбранный интервал времени.

Показать графики

Выводит на экран графики отмеченных в подробной информации об объекте датчиков за выбранный интервал времени.

Другие элементы управления

Иконка

Всплывающая подсказка

Описание

Управление сервером

Переход на страницу управления сервером. Кнопка доступна только для пользователей, принадлежащих к группе администраторов.

Выход

Выход из системы

Справка

Вызов справки по программе.



Взять на тест

Отправляя запрос к нам вы соглашаетесь с политикой кондифециальности

Сайт принадлежит © НИС Киров

Адрес: Киров, ул. Московская, 25б, 11каб.

Тел.: +7(8332)454331

Viber/WhatsApp: +79127345543

Email: nis.kirov@mail.ru
